Seat Altea XL 2012 Manuel du propriétaire (in French)

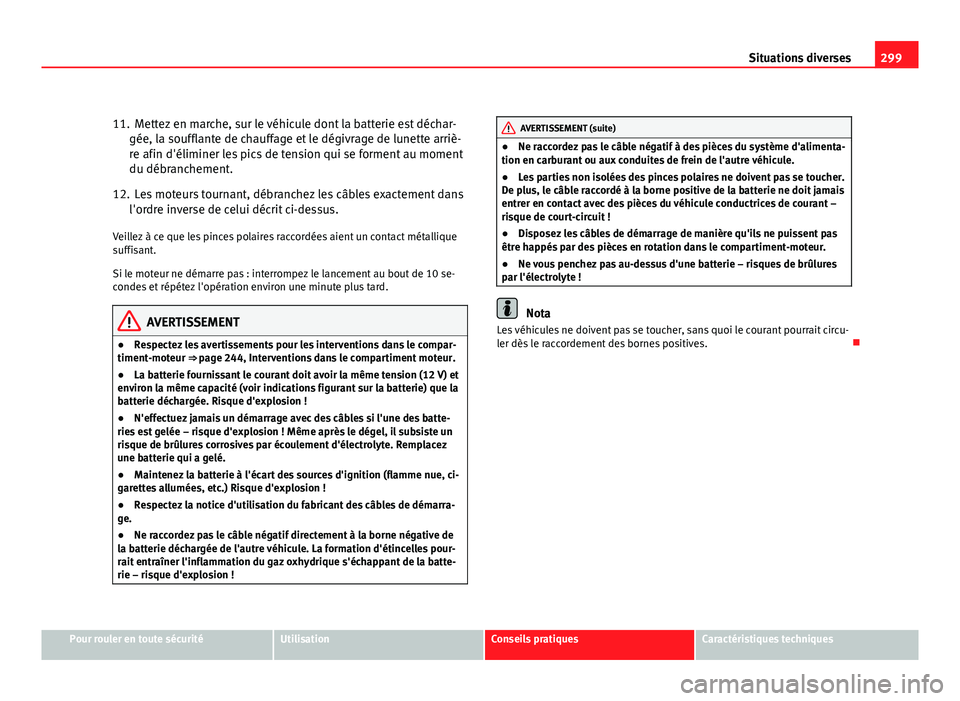

299
Situations diverses
11. Mettez en marche, sur le véhicule dont la batterie est déchar- gée, la soufflante de chauffage et le dégivrage de lunette arriè-
re afin d'éliminer les pics de tension qui se forment au moment
du débranchement.
12. Les moteurs tournant, débranchez les câbles exactement dans l'ordre inverse de celui décrit ci-dessus.
Veillez à ce que les pinces polaires raccordées aient un contact métallique
suffisant.
Si le moteur ne démarre pas : interrompez le lancement au bout de 10 se-
condes et répétez l'opération environ une minute plus tard.
AVERTISSEMENT
● Respectez les avertissements pour les interventions dans le compar-
timent-moteur ⇒ page 244, Interventions dans le compartiment moteur.
● La batterie fournissant le courant doit avoir la même tension (12 V) et
environ la même capacité (voir indications figurant sur la batterie) que la
batterie déchargée. Risque d'explosion !
● N'effectuez jamais un démarrage avec des câbles si l'une des batte-
ries est gelée – risque d'explosion ! Même après le dégel, il subsiste un
risque de brûlures corrosives par écoulement d'électrolyte. Remplacez
une batterie qui a gelé.
● Maintenez la batterie à l'écart des sources d'ignition (flamme nue, ci-
garettes allumées, etc.) Risque d'explosion !
● Respectez la notice d'utilisation du fabricant des câbles de démarra-
ge.
● Ne raccordez pas le câble négatif directement à la borne négative de
la batterie déchargée de l'autre véhicule. La formation d'étincelles pour-
rait entraîner l'inflammation du gaz oxhydrique s'échappant de la batte-
rie – risque d'explosion !
AVERTISSEMENT (suite)
● Ne raccordez pas le câble négatif à des pièces du système d'alimenta-
tion en carburant ou aux conduites de frein de l'autre véhicule.
● Les parties non isolées des pinces polaires ne doivent pas se toucher.
De plus, le câble raccordé à la borne positive de la batterie ne doit jamais
entrer en contact avec des pièces du véhicule conductrices de courant –
risque de court-circuit !
● Disposez les câbles de démarrage de manière qu'ils ne puissent pas
être happés par des pièces en rotation dans le compartiment-moteur.
● Ne vous penchez pas au-dessus d'une batterie – risques de brûlures
par l'électrolyte !
Nota
Les véhicules ne doivent pas se toucher, sans quoi le courant pourrait circu-
ler dès le raccordement des bornes positives. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

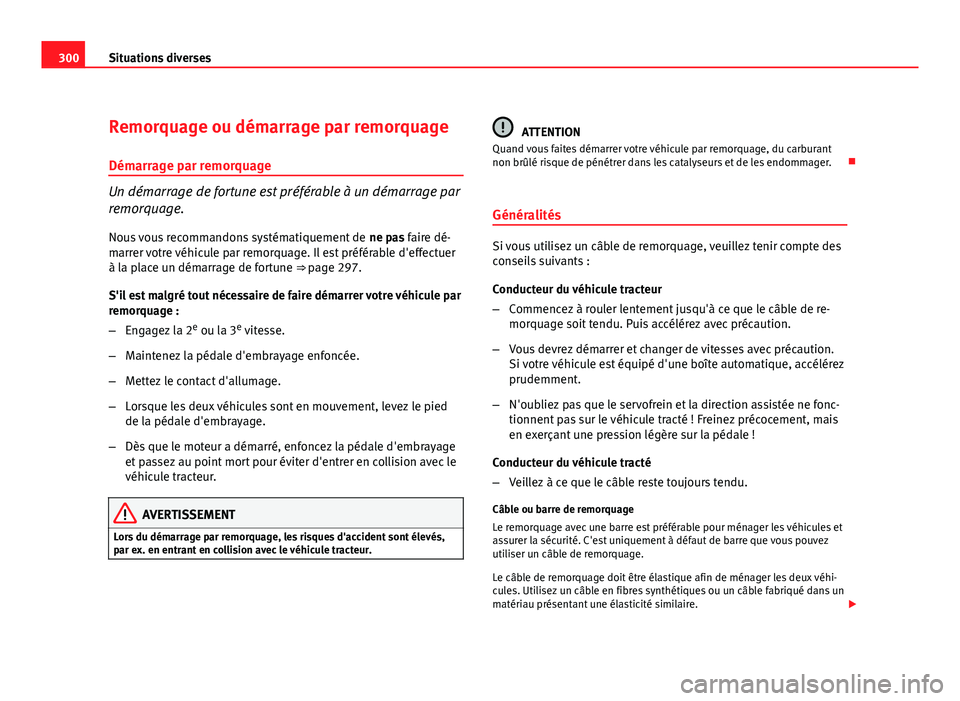

300Situations diverses
Remorquage ou démarrage par remorquage
Démarrage par remorquage
Un démarrage de fortune est préférable à un démarrage par
remorquage.Nous vous recommandons systématiquement de ne pas faire dé-
marrer votre véhicule par remorquage. Il est préférable d'effectuer
à la place un démarrage de fortune ⇒ page 297.
S'il est malgré tout nécessaire de faire démarrer votre véhicule par
remorquage :
– Engagez la 2 e
ou la 3 e
vitesse.
– Maintenez la pédale d'embrayage enfoncée.
– Mettez le contact d'allumage.
– Lorsque les deux véhicules sont en mouvement, levez le pied
de la pédale d'embrayage.
– Dès que le moteur a démarré, enfoncez la pédale d'embrayage
et passez au point mort pour éviter d'entrer en collision avec le
véhicule tracteur.
AVERTISSEMENT
Lors du démarrage par remorquage, les risques d'accident sont élevés,
par ex. en entrant en collision avec le véhicule tracteur.
ATTENTION
Quand vous faites démarrer votre véhicule par remorquage, du carburant
non brûlé risque de pénétrer dans les catalyseurs et de les endommager. 
Généralités
Si vous utilisez un câble de remorquage, veuillez tenir compte des
conseils suivants :
Conducteur du véhicule tracteur
– Commencez à rouler lentement jusqu'à ce que le câble de re-
morquage soit tendu. Puis accélérez avec précaution.
– Vous devrez démarrer et changer de vitesses avec précaution.
Si votre véhicule est équipé d'une boîte automatique, accélérez
prudemment.
– N'oubliez pas que le servofrein et la direction assistée ne fonc-
tionnent pas sur le véhicule tracté ! Freinez précocement, mais
en exerçant une pression légère sur la pédale !
Conducteur du véhicule tracté
– Veillez à ce que le câble reste toujours tendu.
Câble ou barre de remorquage
Le remorquage avec une barre est préférable pour ménager les véhicules et
assurer la sécurité. C'est uniquement à défaut de barre que vous pouvez
utiliser un câble de remorquage.
Le câble de remorquage doit être élastique afin de ménager les deux véhi-
cules. Utilisez un câble en fibres synthétiques ou un câble fabriqué dans un
matériau présentant une élasticité similaire. 

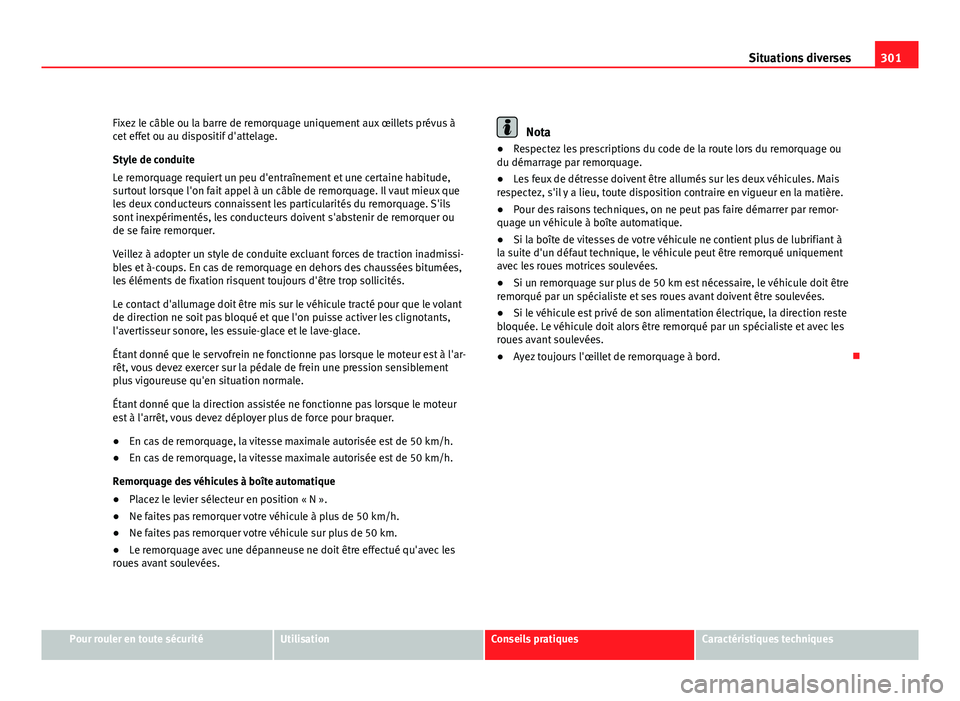

301
Situations diverses
Fixez le câble ou la barre de remorquage uniquement aux œillets prévus à
cet effet ou au dispositif d'attelage.
Style de conduite
Le remorquage requiert un peu d'entraînement et une certaine habitude,
surtout lorsque l'on fait appel à un câble de remorquage. Il vaut mieux que
les deux conducteurs connaissent les particularités du remorquage. S'ils
sont inexpérimentés, les conducteurs doivent s'abstenir de remorquer ou
de se faire remorquer.
Veillez à adopter un style de conduite excluant forces de traction inadmissi-
bles et à-coups. En cas de remorquage en dehors des chaussées bitumées,
les éléments de fixation risquent toujours d'être trop sollicités.
Le contact d'allumage doit être mis sur le véhicule tracté pour que le volant
de direction ne soit pas bloqué et que l'on puisse activer les clignotants,
l'avertisseur sonore, les essuie-glace et le lave-glace.
Étant donné que le servofrein ne fonctionne pas lorsque le moteur est à l'ar-
rêt, vous devez exercer sur la pédale de frein une pression sensiblement
plus vigoureuse qu'en situation normale.
Étant donné que la direction assistée ne fonctionne pas lorsque le moteur
est à l'arrêt, vous devez déployer plus de force pour braquer.
● En cas de remorquage, la vitesse maximale autorisée est de 50 km/h.
● En cas de remorquage, la vitesse maximale autorisée est de 50 km/h.
Remorquage des véhicules à boîte automatique
● Placez le levier sélecteur en position « N ».
● Ne faites pas remorquer votre véhicule à plus de 50 km/h.
● Ne faites pas remorquer votre véhicule sur plus de 50 km.
● Le remorquage avec une dépanneuse ne doit être effectué qu'avec les
roues avant soulevées.
Nota
● Respectez les prescriptions du code de la route lors du remorquage ou
du démarrage par remorquage.
● Les feux de détresse doivent être allumés sur les deux véhicules. Mais
respectez, s'il y a lieu, toute disposition contraire en vigueur en la matière.
● Pour des raisons techniques, on ne peut pas faire démarrer par remor-
quage un véhicule à boîte automatique.
● Si la boîte de vitesses de votre véhicule ne contient plus de lubrifiant à
la suite d'un défaut technique, le véhicule peut être remorqué uniquement
avec les roues motrices soulevées.
● Si un remorquage sur plus de 50 km est nécessaire, le véhicule doit être
remorqué par un spécialiste et ses roues avant doivent être soulevées.
● Si le véhicule est privé de son alimentation électrique, la direction reste
bloquée. Le véhicule doit alors être remorqué par un spécialiste et avec les
roues avant soulevées.
● Ayez toujours l'œillet de remorquage à bord. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

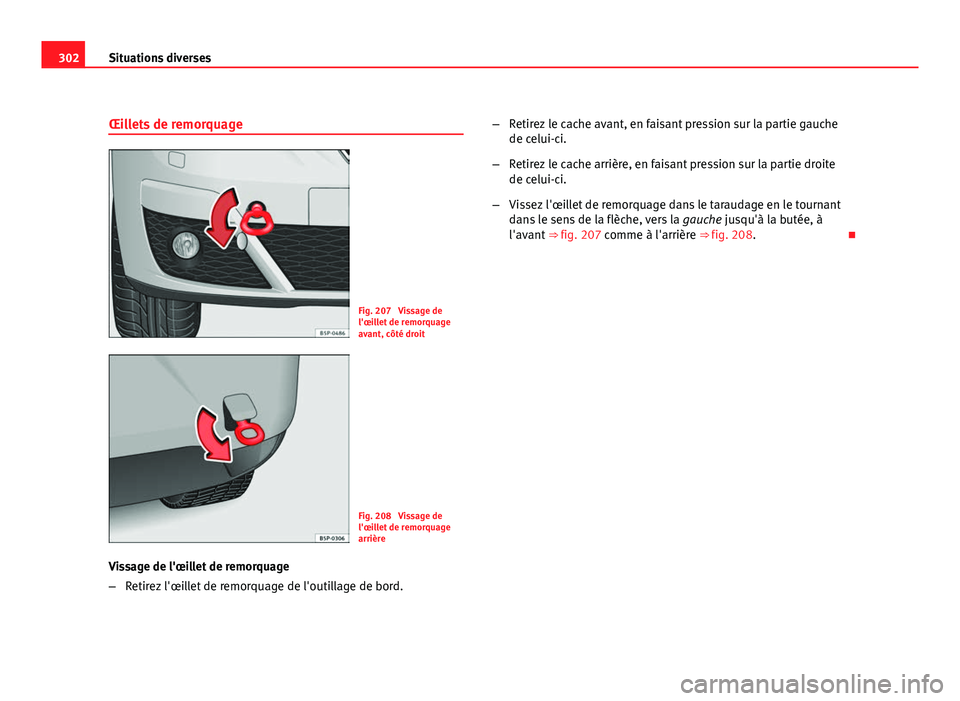

302Situations diverses
Œillets de remorquage
Fig. 207 Vissage de
l'œillet de remorquage
avant, côté droit
Fig. 208 Vissage de
l'œillet de remorquage
arrière
Vissage de l'œillet de remorquage
– Retirez l'œillet de remorquage de l'outillage de bord. –
Retirez le cache avant, en faisant pression sur la partie gauche
de celui-ci.
– Retirez le cache arrière, en faisant pression sur la partie droite
de celui-ci.
– Vissez l'œillet de remorquage dans le taraudage en le tournant
dans le sens de la flèche, vers la gauche jusqu'à la butée, à
l'avant ⇒ fig. 207 comme à l'arrière ⇒  fig. 208.

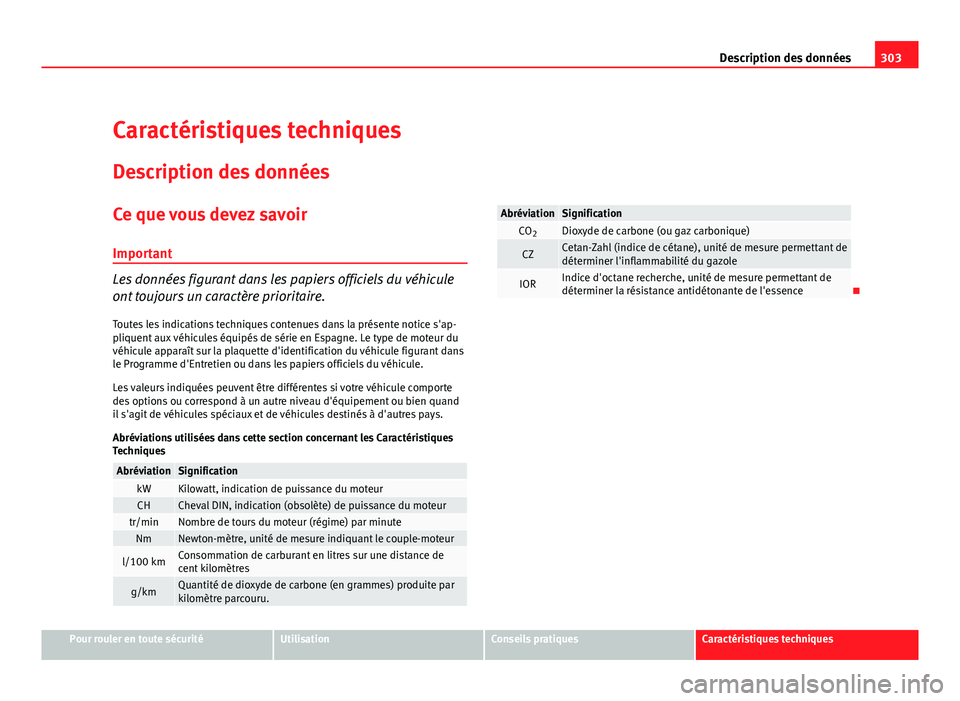

303
Description des données
Caractéristiques techniques
Description des données
Ce que vous devez savoir Important
Les données figurant dans les papiers officiels du véhicule
ont toujours un caractère prioritaire.
Toutes les indications techniques contenues dans la présente notice s'ap-
pliquent aux véhicules équipés de série en Espagne. Le type de moteur du
véhicule apparaît sur la plaquette d'identification du véhicule figurant dans
le Programme d'Entretien ou dans les papiers officiels du véhicule.
Les valeurs indiquées peuvent être différentes si votre véhicule comporte
des options ou correspond à un autre niveau d'équipement ou bien quand
il s'agit de véhicules spéciaux et de véhicules destinés à d'autres pays.
Abréviations utilisées dans cette section concernant les Caractéristiques
Techniques
AbréviationSignificationkWKilowatt, indication de puissance du moteurCHCheval DIN, indication (obsolète) de puissance du moteurtr/minNombre de tours du moteur (régime) par minuteNmNewton-mètre, unité de mesure indiquant le couple-moteur
l/100 kmConsommation de carburant en litres sur une distance de
cent kilomètres
g/kmQuantité de dioxyde de carbone (en grammes) produite par
kilomètre parcouru.
AbréviationSignificationCO 2Dioxyde de carbone (ou gaz carbonique)
CZCetan-Zahl (indice de cétane), unité de mesure permettant de
déterminer l'inflammabilité du gazole
IORIndice d'octane recherche, unité de mesure permettant de
déterminer la résistance antidétonante de l'essence
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

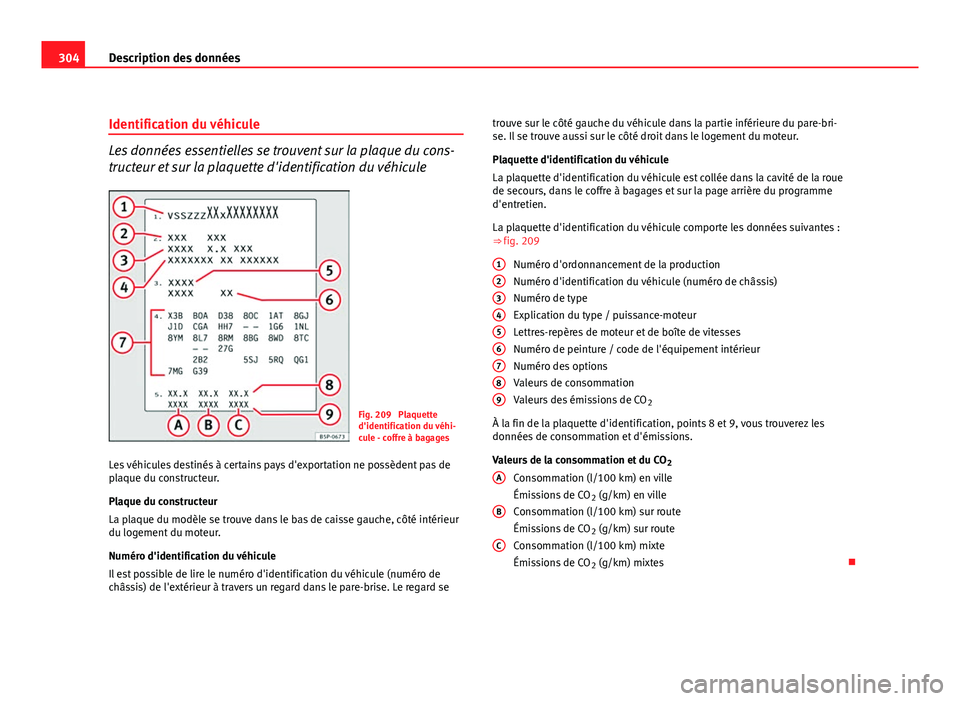

304Description des données
Identification du véhicule
Les données essentielles se trouvent sur la plaque du cons-
tructeur et sur la plaquette d'identification du véhicule
Fig. 209 Plaquette
d'identification du véhi-
cule - coffre à bagages
Les véhicules destinés à certains pays d'exportation ne possèdent pas de
plaque du constructeur.
Plaque du constructeur
La plaque du modèle se trouve dans le bas de caisse gauche, côté intérieur
du logement du moteur.
Numéro d'identification du véhicule
Il est possible de lire le numéro d'identification du véhicule (numéro de
châssis) de l'extérieur à travers un regard dans le pare-brise. Le regard se trouve sur le côté gauche du véhicule dans la partie inférieure du pare-bri-
se. Il se trouve aussi sur le côté droit dans le logement du moteur.
Plaquette d'identification du véhicule
La plaquette d'identification du véhicule est collée dans la cavité de la roue
de secours, dans le coffre à bagages et sur la page arrière du programme
d'entretien.
La plaquette d'identification du véhicule comporte les données suivantes :
⇒ fig. 209
Numéro d'ordonnancement de la production
Numéro d'identification du véhicule (numéro de châssis)
Numéro de type
Explication du type / puissance-moteur
Lettres-repères de moteur et de boîte de vitesses
Numéro de peinture / code de l'équipement intérieur
Numéro des options
Valeurs de consommation
Valeurs des émissions de CO 2
À la fin de la plaquette d'identification, points 8 et 9, vous trouverez les
données de consommation et d'émissions.
Valeurs de la consommation et du CO 2
Consommation (l/100 km) en ville
Émissions de CO 2 (g/km) en ville
Consommation (l/100 km) sur route
Émissions de CO 2 (g/km) sur route
Consommation (l/100 km) mixte
Émissions de CO 2 (g/km) mixtes

123456789
A
B
C

305
Description des données
Comment les valeurs indiquées ont-elles été
calculées ? Consommation de carburant
La consommation et les valeurs des émissions indiquées
sur la plaquette d'identification du véhicule sont propres à
chaque véhicule.
La consommation de carburant et les émissions de CO 2 du véhicule peuvent
être consultées sur la plaquette d'identification collée dans la cavité de la
roue de secours, dans le coffre à bagages et sur la page arrière du program-
me d'entretien.
Les valeurs de consommation de carburant et d'émissions de CO 2 se rap-
portent à la catégorie de poids applicable à votre véhicule en raison de la
combinaison moteur/boîte de vitesses et des équipements spécifiques, et
elles ne servent qu'à comparer les différents modèles.
Le consommation de carburant et les émissions de CO 2 ne dépendent pas
seulement de la puissance du véhicule, mais en fonction d'autres facteurs
tels que le style de conduite, l'état de la chaussée, la circulation, les in-
fluences de l'environnement, le chargement ou le nombre de passagers, les
valeurs établies peuvent varier.
Calcul de la consommation de carburant
Les valeurs de consommation ont été calculées sur la base de mesures réa-
lisées ou supervisées par des laboratoires certifiés de la CE, conformément
à la version la plus récente des directives CE 715/2007 et 80/1268/CEE
(pour plus d'informations, consulter l’Office des publications de l’Union eu-
ropéenne sur le site EUR-Lex : © Union européenne, http://eur-lex.euro-
pa.eu/fr/index.htm) et régissent pour le poids à vide indiqué du véhicule.
Nota
Dans la pratique, et considérant tous les facteurs mentionnés ici, certaines
valeurs de consommation peuvent différer de celles calculées conformé-
ment aux directives européennes en vigueur. 
Poids et charges
La valeur du poids à vide s'applique au modèle de base sans options avec
le réservoir à carburant rempli à 90 %. La valeur indiquée comprend 75 kg
correspondant au poids du conducteur.
Le poids à vide peut augmenter selon la version ou en raison de certaines
options et de l'installation d'accessoires en deuxième monte ⇒ 
.
AVERTISSEMENT
● N'oubliez pas que les caractéristiques routières du véhicule sont mo-
difiées par le déplacement du centre de gravité en cas de transport d'ob-
jets lourds, ce qui peut provoquer un accident. Le style de conduite et la
vitesse doivent toujours être adaptés en conséquence.
● Ne dépassez jamais les charges autorisées sur les essieux et le poids
total autorisé en charge (P.T.A.C.). Lorsque les charges autorisées sur les
essieux ou le P.T.A.C. ne sont pas respectées, les qualités routières du vé-
hicule peuvent être modifiées et entraîner des accidents, des blessures
ou des dommages au véhicule.

Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

306Description des données

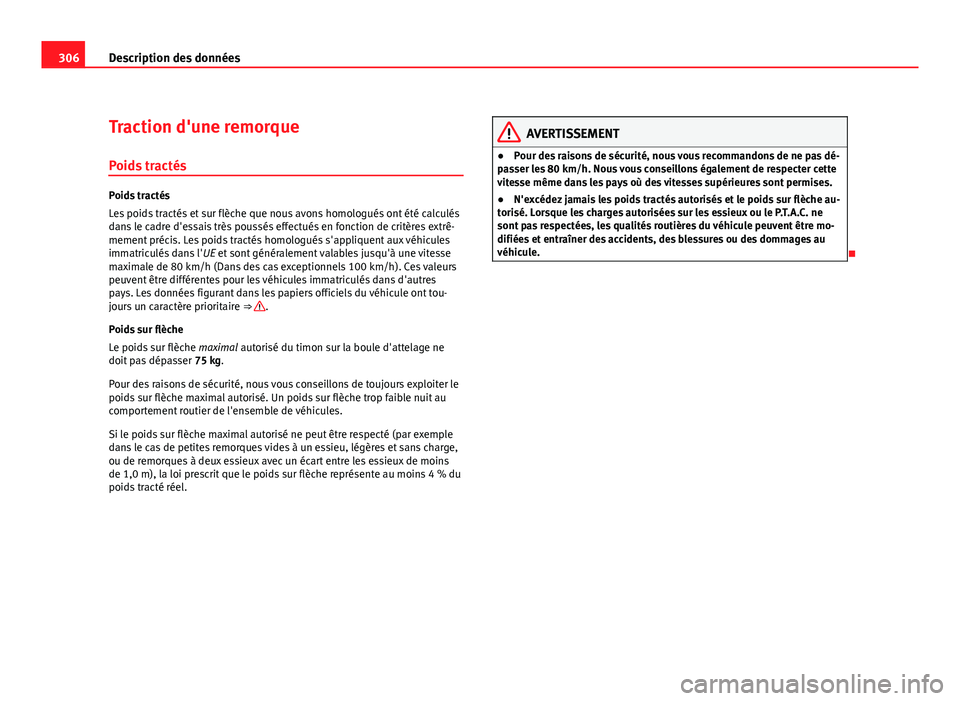

Traction d'une remorque
Poids tractés
Poids tractés
Les poids tractés et sur flèche que nous avons homologués ont été calculés
dans le cadre d'essais très poussés effectués en fonction de critères extrê-
mement précis. Les poids tractés homologués s'appliquent aux véhicules
immatriculés dans l' UE et sont généralement valables jusqu'à une vitesse
maximale de 80 km/h (Dans des cas exceptionnels 100 km/h). Ces valeurs
peuvent être différentes pour les véhicules immatriculés dans d'autres
pays. Les données figurant dans les papiers officiels du véhicule ont tou-
jours un caractère prioritaire ⇒ 
.
Poids sur flèche
Le poids sur flèche maximal autorisé du timon sur la boule d'attelage ne
doit pas dépasser 75 kg.
Pour des raisons de sécurité, nous vous conseillons de toujours exploiter le
poids sur flèche maximal autorisé. Un poids sur flèche trop faible nuit au
comportement routier de l'ensemble de véhicules.
Si le poids sur flèche maximal autorisé ne peut être respecté (par exemple
dans le cas de petites remorques vides à un essieu, légères et sans charge,
ou de remorques à deux essieux avec un écart entre les essieux de moins
de 1,0 m), la loi prescrit que le poids sur flèche représente au moins 4 % du
poids tracté réel.
AVERTISSEMENT
● Pour des raisons de sécurité, nous vous recommandons de ne pas dé-
passer les 80 km/h. Nous vous conseillons également de respecter cette
vitesse même dans les pays où des vitesses supérieures sont permises.
● N'excédez jamais les poids tractés autorisés et le poids sur flèche au-
torisé. Lorsque les charges autorisées sur les essieux ou le P.T.A.C. ne
sont pas respectées, les qualités routières du véhicule peuvent être mo-
difiées et entraîner des accidents, des blessures ou des dommages au
véhicule.


307
Caractéristiques techniques
Caractéristiques techniques

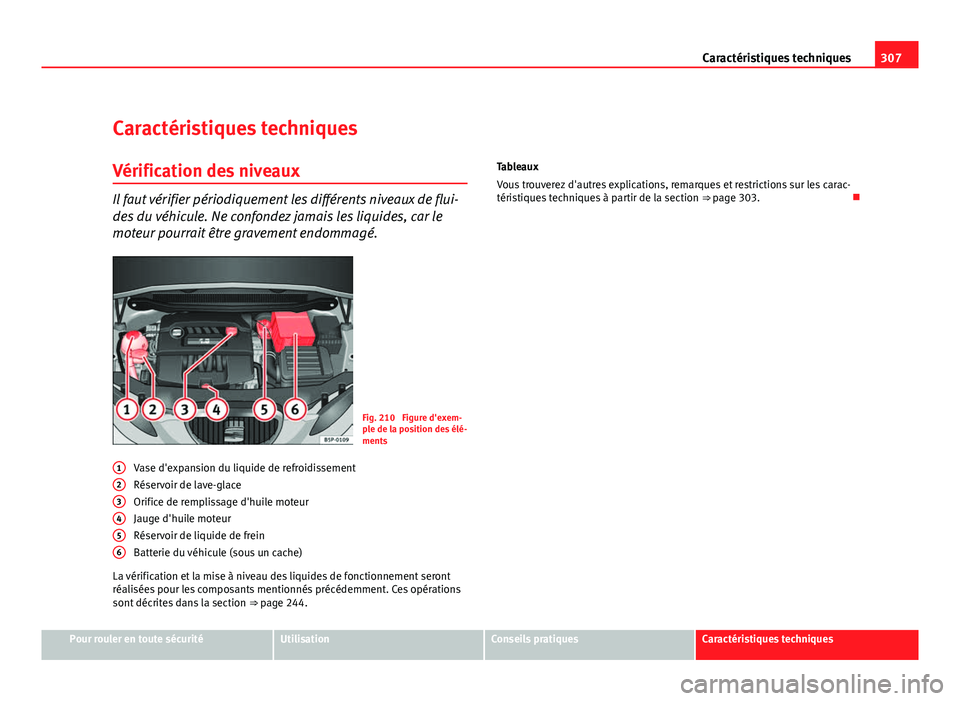

Vérification des niveaux
Il faut vérifier périodiquement les différents niveaux de flui-
des du véhicule. Ne confondez jamais les liquides, car le
moteur pourrait être gravement endommagé.
Fig. 210 Figure d'exem-
ple de la position des élé-
ments
Vase d'expansion du liquide de refroidissement
Réservoir de lave-glace
Orifice de remplissage d'huile moteur
Jauge d'huile moteur
Réservoir de liquide de frein
Batterie du véhicule (sous un cache)
La vérification et la mise à niveau des liquides de fonctionnement seront
réalisées pour les composants mentionnés précédemment. Ces opérations
sont décrites dans la section ⇒ page 244.
1
23456
Tableaux
Vous trouverez d'autres explications, remarques et restrictions sur les carac-
téristiques techniques à partir de la section
⇒ page 303.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

308Caractéristiques techniques

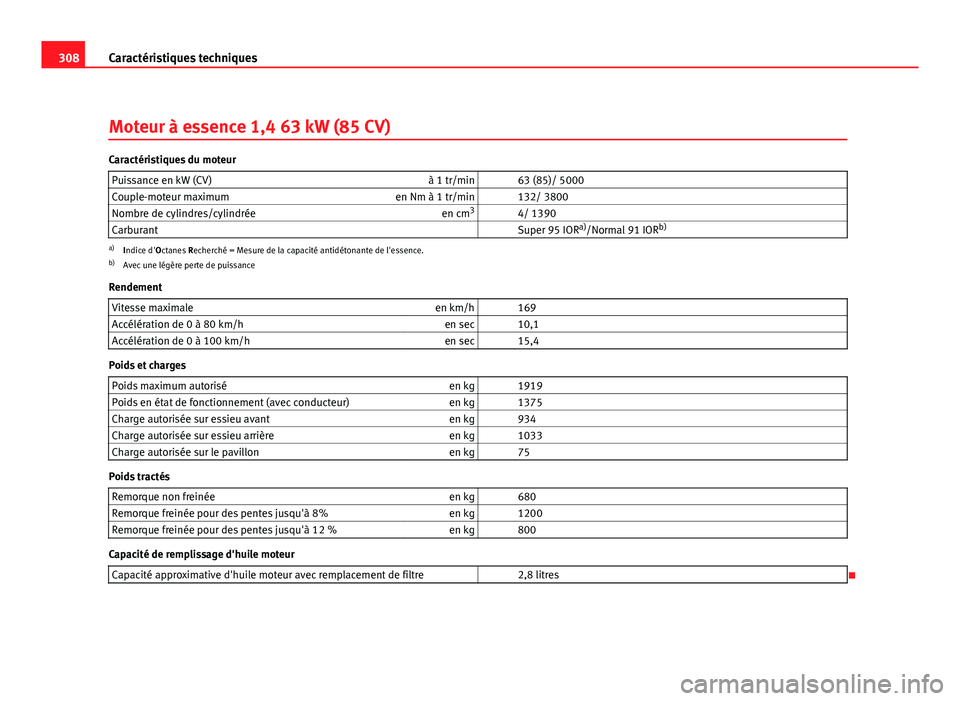

Moteur à essence 1,4 63 kW (85 CV)
Caractéristiques du moteur
Puissance en kW (CV) à 1 tr/min 63 (85)/ 5000
Couple-moteur maximum en Nm à 1 tr/min 132/ 3800
Nombre de cylindres/cylindrée en cm3
4/ 1390
Carburant Super 95 IOR a)
/Normal 91 IOR b)
a)
Indice d'Octanes Recherché = Mesure de la capacité antidétonante de l'essence.
b) Avec une légère perte de puissance
Rendement Vitesse maximale en km/h 169
Accélération de 0 à 80 km/h en sec 10,1
Accélération de 0 à 100 km/h en sec 15,4
Poids et charges
Poids maximum autorisé en kg 1919
Poids en état de fonctionnement (avec conducteur) en kg 1375
Charge autorisée sur essieu avant en kg 934
Charge autorisée sur essieu arrière en kg 1033
Charge autorisée sur le pavillon en kg 75
Poids tractés
Remorque non freinée en kg 680
Remorque freinée pour des pentes jusqu'à 8% en kg 1200
Remorque freinée pour des pentes jusqu'à 12 % en kg 800
Capacité de remplissage d'huile moteur
Capacité approximative d'huile moteur avec remplacement de filtre 2,8 litres

